硫磺製酸是我國硫酸工業的重要發展方向之一，小流量，高揚程的液硫泵是硫磺製酸的關鍵裝備，為了適應這一形勢發展的需要，在有關設計院所，大專院校專家及本廠職工的共同努力下，我們開發出LHY係列立式液硫泵。 LHY保溫液硫泵結構簡單，維護方便，運行平穩，性能穩定。

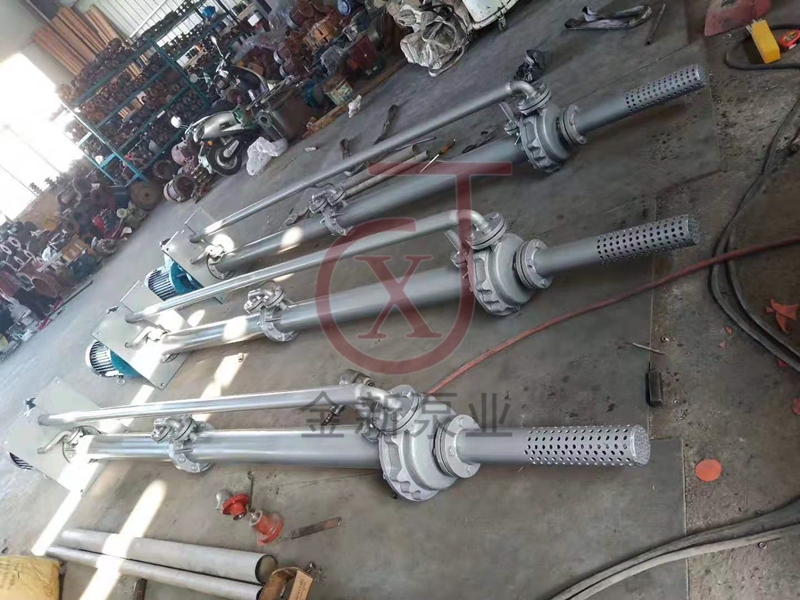

一、LHY保溫液下泵簡述

LHY保溫液下泵適用於各種規模的硫磺製酸工藝流程中輸送130-158度的液體硫磺。也適用於其他需要小流量，高揚程的化工流程。LHY保溫液硫泵由於揚程特高，流量特小，比轉數特低，已不可能用離心泵的型式來達到性能要求，用旋渦泵則在運轉過程中性能不穩定，故采用全新的技術進行不力設計，具有普通離心泵，旋渦泵所不具備的特殊優點。液硫泵泵流量在很大範圍內變化時，泵的揚程始終保持不變。這一特點特別適用於要求泵具有自調特性的化工流程。

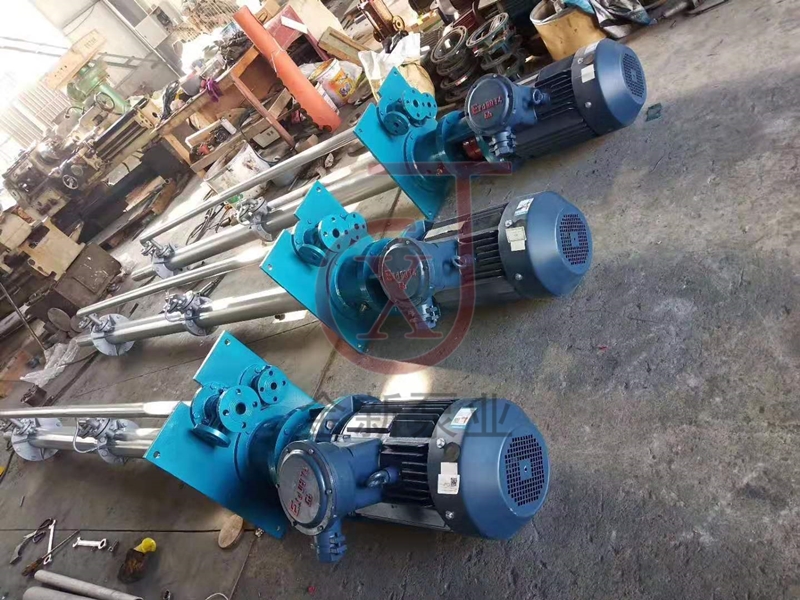

二、硫磺液下泵結構特點

　　 1.本係列泵是一種立式保溫液下泵。泵的出液管從泵體，前泵蓋均設有蒸汽或導熱油保溫夾套。

　　 2.本係列泵主要由泵體，葉輪，前泵蓋，泵軸，彎管，出液管，中間接管，底板及軸承箱，電機座等零部件組成。

　　 3.本係列泵的葉輪為星形結構。其結構簡單，製造方便。葉輪開平衡孔以平衡軸向力，軸向力基本上可以認為完全平衡掉，為泵的運轉有很大的好處。

　　 4.本係列從電機端看為逆時針旋轉達。

　　 5.本係列泵安裝尺寸可以根據客戶的使用要求定做。

在輸送液體硫磺時，采用1Cr18Ni9Ti材料製造，當使用於其它化工流程時，可用下述材料製造：

　　　　 304（0Cr18Ni9） 316（0Cr18Ni12Mo2）

　　　　 1Cr18Ni12Mo2Ti 316L（00Cr18Ni12Mo2）

　　　　 CW-2（CD4MCU） J-1（UB-6）

　　　　 20Cb3 Mouel HastelloyB，C lewmet-55

本泵在輸送液體硫磺及其它易燃介質時，一般采用YB係列防爆電機，亦可根據用戶要求選配其它類型的電機。

三、硫磺液下泵性能範圍：

　　　　 流量：0.2-10m3/h

　　　　 揚程：40-120m

　　　　 轉速：2900r/min

　　　　 適用溫度範圍：t<=200度，如采用特殊的製造技術，適用溫度可提高到550度。

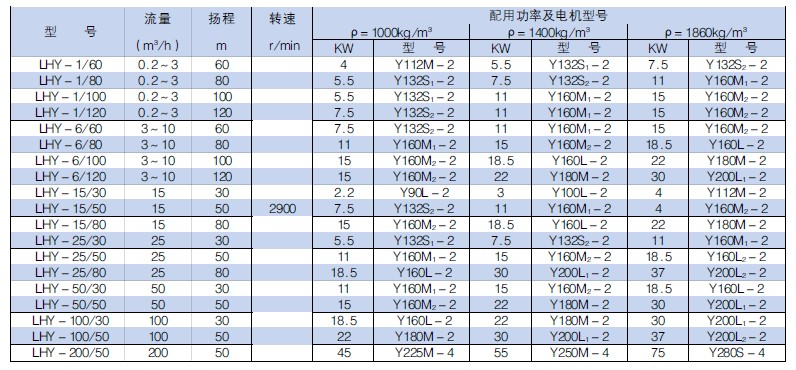

四、LHY硫磺液下泵性能參數表
