一、HW型混流泵概述：

HW型混流泵的流量和揚程介於離心泵和軸流泵之間。體形小、重量輕、效率高、且高效區寬，結構簡單、使用方便、維修容易。輸送介質為清水或類似於清水，適用於農田排灌和工業上給排水。

HW型混流泵用途：HW型泵為臥式單吸蝸殼式混流泵。適用於輸送清水或物理及化學性質類似於水的其它液體。廣泛用於農田排灌、工業和城市給排水等多種場合。

HW型混流泵國內水泵行業聯合設計的更新換代產品，是我國機械工業推廣使用的節能產品。

二、HW型混流泵性能：

性能範圍：流量180-3665m3/h,

揚程3.0-20.7m

配套功率3-250kw

三、HW型混流泵說明：

1. 特點結構簡單、使用可靠、裝修方便，而且效率高、體形小、重量輕

2. 傳動方式直接傳動和變速傳動。常用動力機是電動機和柴油機。訂貨時應明確動力機的型號（功率、轉速），以便確定聯軸器和皮帶輪的規格。

3. 水泵轉向向水泵進水口看，葉輪一般為逆時針旋轉（650HW-5、-7、-10泵為順時針旋轉）

HW型混流泵型號說明：

例300HW-7S

300-泵進、出口直徑

HW-蝸殼式混流泵

7-泵設計點揚程

S-J結構形式（前後門開結構）

6. 采用標準HW-S型泵采用GB/T13008 JB/T6667標準設計、驗收、製造。

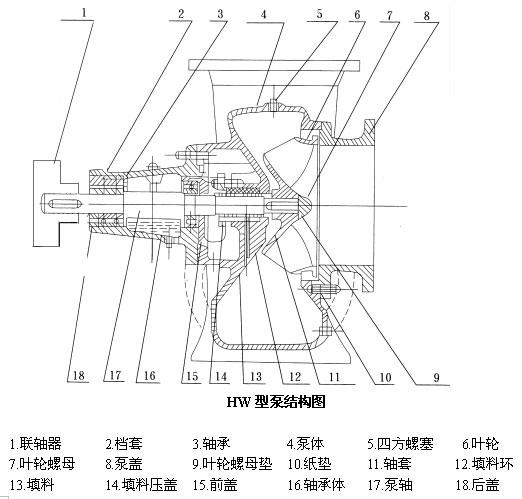

四、HW混流泵結構示意圖

五、HW型混流泵結構和使用：

HW、HB型泵主要由泵蓋、葉輪、泵體、泵軸、軸套及軸承體(口徑≤350MM)或軸承架(口徑≥400mm)等主要零件構成

泵蓋分別與泵體和進水管相接。泵蓋平麵與葉輪平麵之間應有適當間隙。間隙過小，會產生磨擦；間隙過大，會導致泵體內的壓力水大量回流，使泵的效率降低。實際使用的適宜間隙為0.3～0.7mm(將泵軸推向泵的進口端)，間隙可用增減紙墊厚度來調整。

軸封裝置由填料、填料壓蓋、填料環和泵體上的填料函組成(150HW和200HW型泵無填料環)其作用是防止空氣吸入泵內和防止水從泵內過多地沿軸流出。

軸套用以保護泵軸。磨損後可及時更換。

泵軸用單列向心球軸承支承。軸承可用潤滑油潤滑－油量應控製在油標杆的標線間：可用潤滑脂潤滑－可在裝配水泵時加入。使用中通過拆裝前蓋和後蓋來補充。

泵體上端的螺孔，用於加灌引水或聯接真空泵抽氣引水。

為擴大泵的使用範圍，滿足用戶不同要求，可切割葉輪外徑或換用不同性能的葉輪，(加字母“A”等表示)

HW、HB型泵的附件有彎管，底閥和皮帶輪或聯軸器等

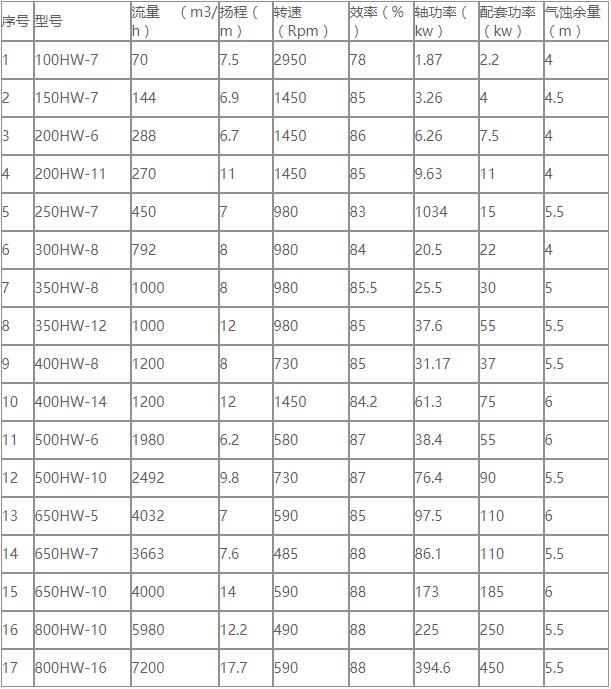

六、HW混流泵性能參數
